国产精品精品自在线拍-手机在线看永久av片免费-性饥渴的农村熟妇-久久人人97超碰国产公开-yy6080久久伦理一区二区

低間隙和高氧TC4鈦合金板在經不同熱處理溫度退火后的韌性顯微組織變化

發布時間: 2023-07-10 16:49:26    瀏覽次數:

TC4(Ti-6Al-4V)是目前用量最大、用途最為廣泛的鈦合金。通過不同的加工工藝改變TC4鈦板材的顯微組織形貌,并使材料呈現出多樣化的性能特點,對于深入挖掘材料性能潛能,擴大材料應用場景有較大意義。材料韌性是材料變形時吸收能量的能力,常用沖擊韌性和斷裂韌性指標來表征材料韌性的優劣[1]。本文通過對低間隙和高氧TC4板材進行不同熱處理溫度退火,研究了熱處理溫度對板材沖擊韌性、顯微組織和裂紋擴展速率的影響規律。

1、實驗方法

實驗材料

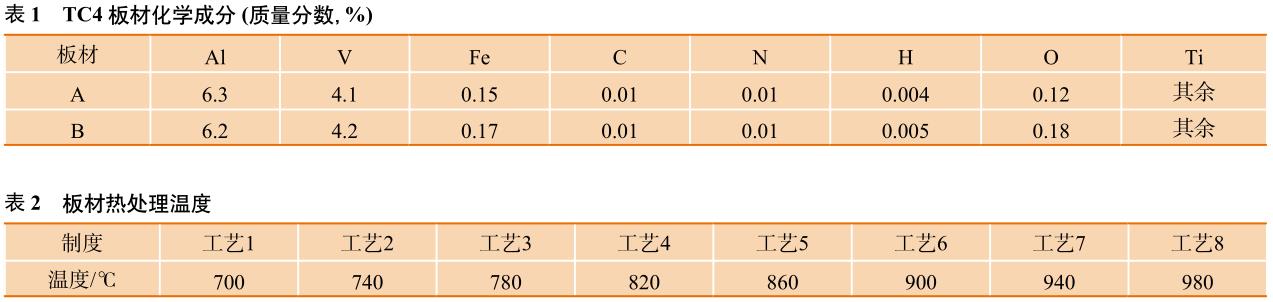

本研究采用熱軋工藝生產的兩批次厚度10mmTC4板材,兩批次板材分別編號為板材A、B。板材A為低間隙(ELI)TC4成分,板材B為高氧TC4成分(化學成分見表1)。板材熱軋至10mm后未經熱處理,以熱軋狀態采用水切割方式取試樣坯。


板材熱處理

使用高精度箱式熱處理爐(±2℃)對試樣坯進行熱處理,選取TC4再結晶溫度范圍進行再結晶退火熱處理(見表2),熱處理時間均為60min,冷卻方式為空氣冷卻。

性能測試

測試板材沖擊韌性和裂紋擴展速率以表征板材韌性,其中板材沖擊韌性實驗方法執行GB/T229—2007,測試方向為橫向,每個熱處理制度測試三個樣。裂紋擴展速率實驗方法執行ASTME647-15,測試方向為橫向。

2、結果與討論

沖擊韌性

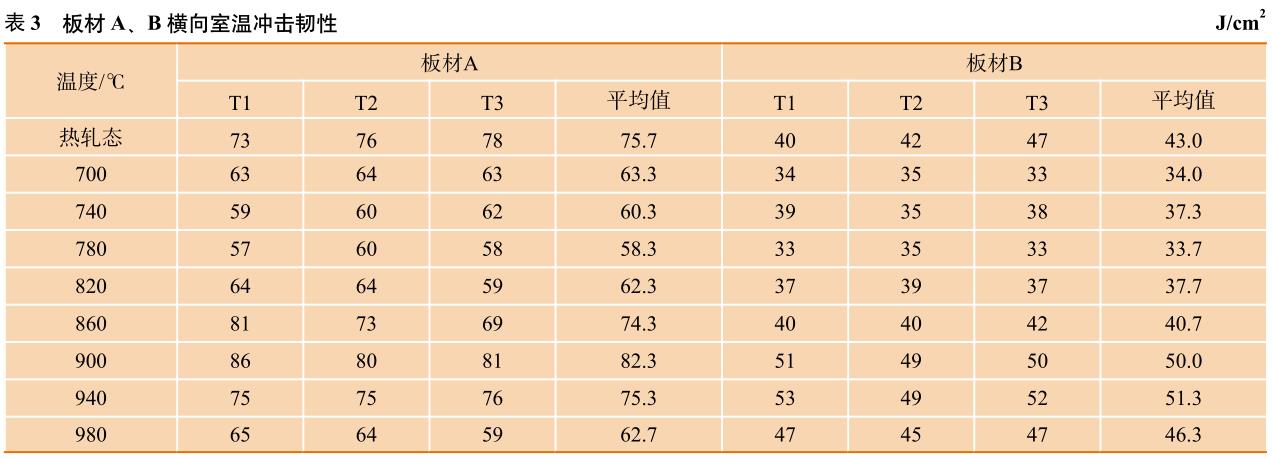

表3為熱軋態及經不同溫度熱處理后低間隙TC4(A)及高氧TC4板材(B)的橫向室溫沖擊韌性測試數據。從表3可以看出,在各熱處理制度下低間隙TC4板材室溫沖擊韌性均高于高氧TC4板材,降低板材氧含量可以提高板材塑性,降低強度水平,降低材料的脆性傾向,提高板材受外力沖擊時的能量吸收功,從而提高板材沖擊韌性[2]。


從表3可以看出,在700~980℃范圍內隨著退火溫度升高,板材A和B的沖擊韌性值均呈現出先下降后上升再下降的規律。低間隙TC4(A)板材經780℃熱處理后沖擊韌性最小,平均達到58.3J/cm2;經900℃熱處理后沖擊韌性最大,平均達到82.3J/cm2。高氧TC4(B)板材經780℃熱處理后沖擊韌性最小,平均達到33.7J/cm2;在940℃熱處理后沖擊韌性最大,平均達到51.3J/cm2

顯微組織

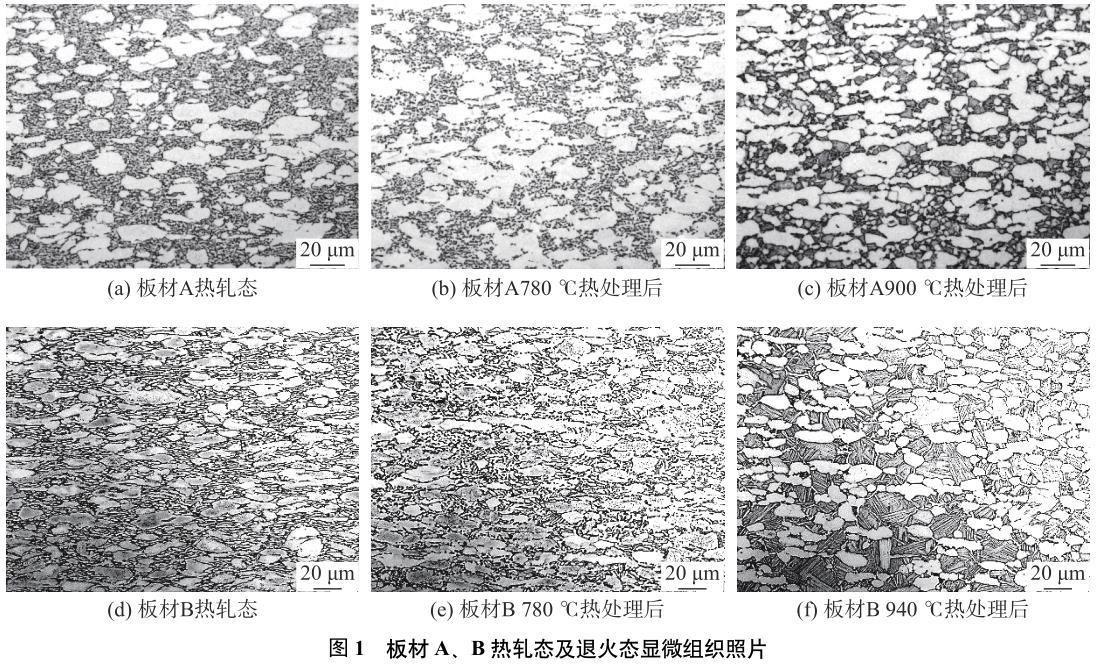

圖1為板材A、B在熱軋態及沖擊韌性值最小、最大時對應熱處理制度下的顯微組織圖片。


從圖1可以看出,板材A、B熱軋態顯微組織均為初生等軸狀及長條狀α+次生α+β轉變組織,板材A的次生α含量較板材B略多。經780℃熱處理后,板材發生再結晶及晶粒長大,板材A、B顯微組織類型與熱軋態相同,但初生等軸狀及長條狀α均發生明顯長大。

板材A經900℃熱處理后,板材顯微組織為初生等軸狀α+片層狀α+β轉變組織組成的雙態組織。板材B經940℃熱處理后,板材顯微組織同樣呈現出雙態組織,但與板材A相比,板材B的初生等軸狀α含量較少,片層狀α含量較多且較為粗大。

等軸狀α組織通常具有較好的強度、塑性和抗疲勞裂紋萌生性能,片層狀α則具有較好的斷裂韌性和抗疲勞裂紋擴展性能,雙態組織則很好的綜合了等軸和片層狀組織在材料性能方面的優點,較為均衡的抑制了裂紋萌生和擴展過程,提高材料韌性。與板材B相比,板材A等軸狀α含量更多,有利于提高板材整體塑性,降低α晶粒萌生裂紋的傾向;板材A片層狀α更為細小,晶界占比更大,有利于使室溫下沿晶裂紋擴展路徑曲折化。

裂紋擴展速率

板材A經780℃、900℃熱處理后及板材B經780℃熱處理后橫向裂紋擴展速率分別代表低間隙板材沖擊韌性值最小、最大及高氧板材沖擊韌性值最小狀態下板材橫向裂紋擴展速率情況。板材A經900℃熱處理后裂紋擴展速率最低;經780℃熱處理后次之;板材B經780℃熱處理后裂紋擴展速率最高;在裂紋擴展階段3種板材裂紋擴展速率的差異更為顯著。此外,板材B中較高的氧含量(0.18%)會加劇晶粒尺寸對裂紋擴展速率的影響程度[3]。上述規律與沖擊韌性結果對材料的韌性評價結果相一致,沖擊韌性值越高,裂紋擴展速率越低,材料變形和斷裂時吸收的能量越高,材料抵抗變形和斷裂的能力越強。


3、結束語

TC4鈦合金板材經780℃熱處理后顯微組織類型為初生等軸狀及長條狀α+次生α+β轉變組織,沖擊韌性低,裂紋擴展速率高;經900~940℃熱處理后顯微組織類型為雙態組織,沖擊韌性高,裂紋擴展速率低。板材氧含量對板材韌性影響顯著,降低氧含量會顯著提高板材沖擊韌性,降低板材裂紋擴展速率。

參考文獻

[1]鄭修麟.材料的力學性能.西安:西北工業大學出版社,2000

[2]張翥,王群驕,莫畏.鈦的金屬學和熱處理.北京:冶金工業出版社,2009

[3]萊茵斯,皮特爾斯.鈦與鈦合金.北京:化學工業出版社,2005

作者簡介:高飛(1986—),男,陜西寶雞人,碩士,2012年畢業于西安理工大學材料科學與工程專業,研究方向:鈦及鈦合金加工。通信地址:721014陜西省寶雞市鈦城路1號寶鈦集團,E-mail:gaofei_828@qq.com。

在線客服
客服電話

全國免費服務熱線
0917 - 3388692
掃一掃

bjliti.cn
利泰金屬手機網

返回頂部

↑

主站蜘蛛池模板: 亚洲第一区欧美国产综合86| 99久久国产精品免费高潮| 丁香色欲久久久久久综合网| 少妇精品无码一区二区三区| 青青青青久久精品国产av| 美女在线一区二区| 久久aⅴ人妻少妇嫩草影院| 调教套上奶牛榨乳器喷奶水| 狠狠色狠狠色狠狠五月| 吸咬奶头狂揉60分钟视频| 亚洲精品日本久久一区二区三区| 伦伦影院午夜理论片| 精品一区二区ww| 小初雏一区二区三区精品视频| 动漫h无码播放私人影院| 成人日韩熟女高清视频一区| 高潮喷水的毛片| 精品欧美一区二区在线观看| 欧美熟妇丰满肥白大屁股免费视频| 久久精品人人做人人爽| 国产视频一区在线视频| 亚洲自偷自偷在线成人网址| 久久精品国产精品亚洲蜜月| 亚洲女女女同性video| 性刺激的欧美三级视频中文字幕 | 久久久久77777人人人人人| 亚洲综合性av私人影院| 国产一区美女在线| 亚洲国产成人久久精品大牛影视| 丰满人妻被黑人猛烈进入| 无码人妻丰满熟妇区免费| 无码人妻专区免费视频| 性色av一区二区三区咪爱四虎| 国产自产女人91一区在线观看| 中文在线天堂网www| 99久久亚洲综合精品成人| 风韵丰满熟妇啪啪区老老熟女百度| 收集最新中文国产中文字幕 | 亚洲 欧洲 日韩 综合色天使| 国产福利片一区二区三区四区 | 手机永久无码国产av毛片|
