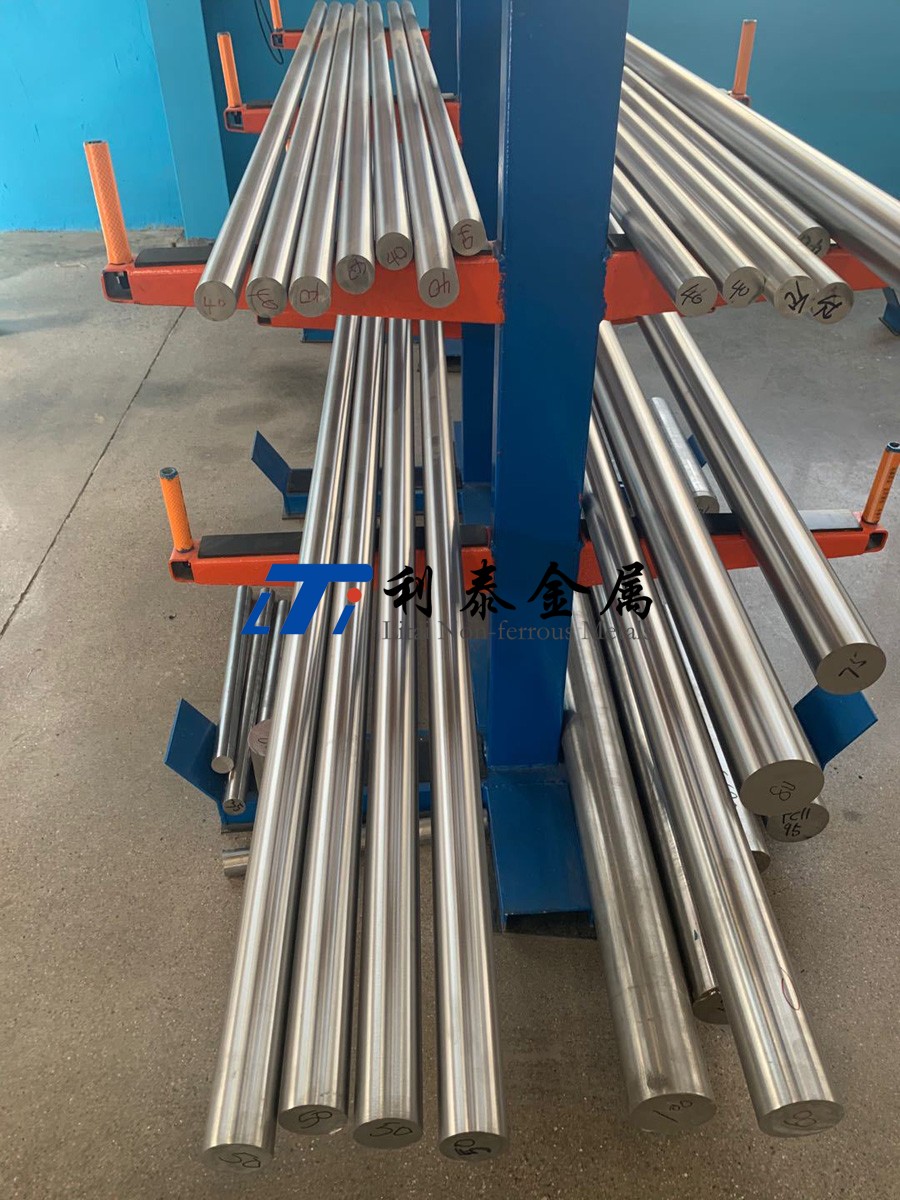

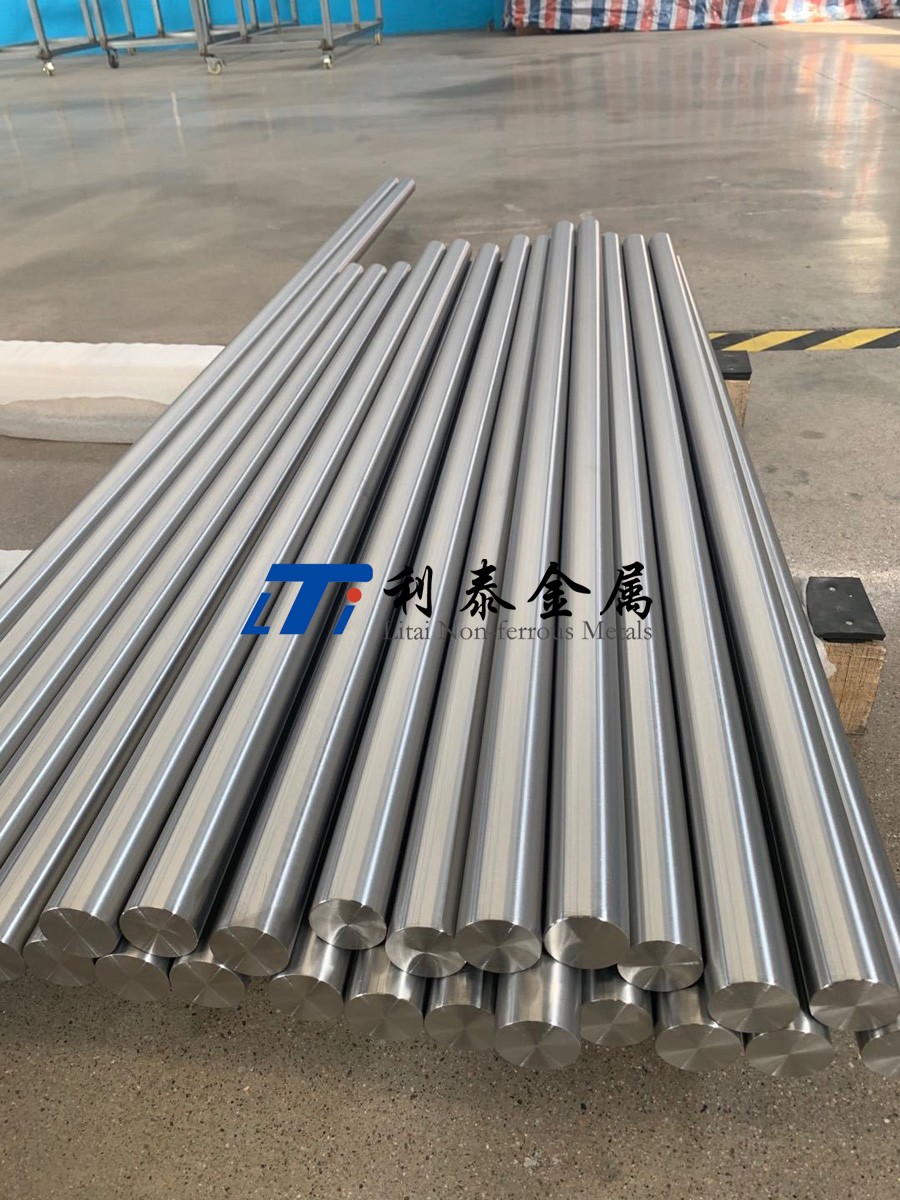

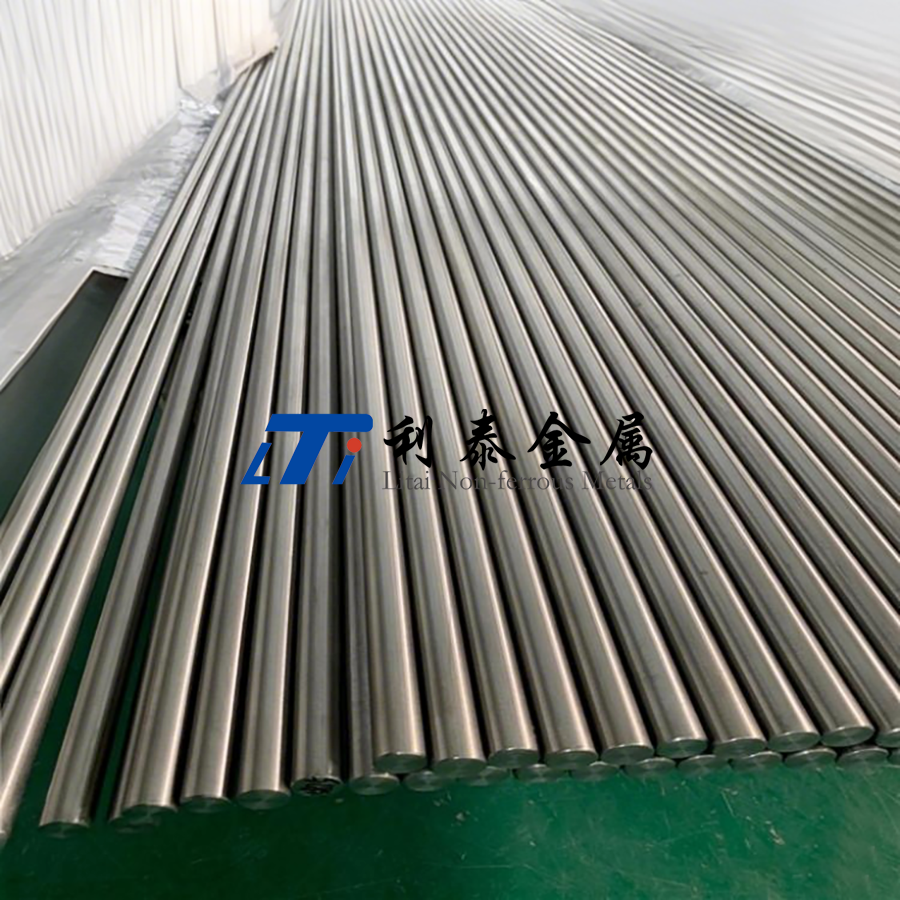

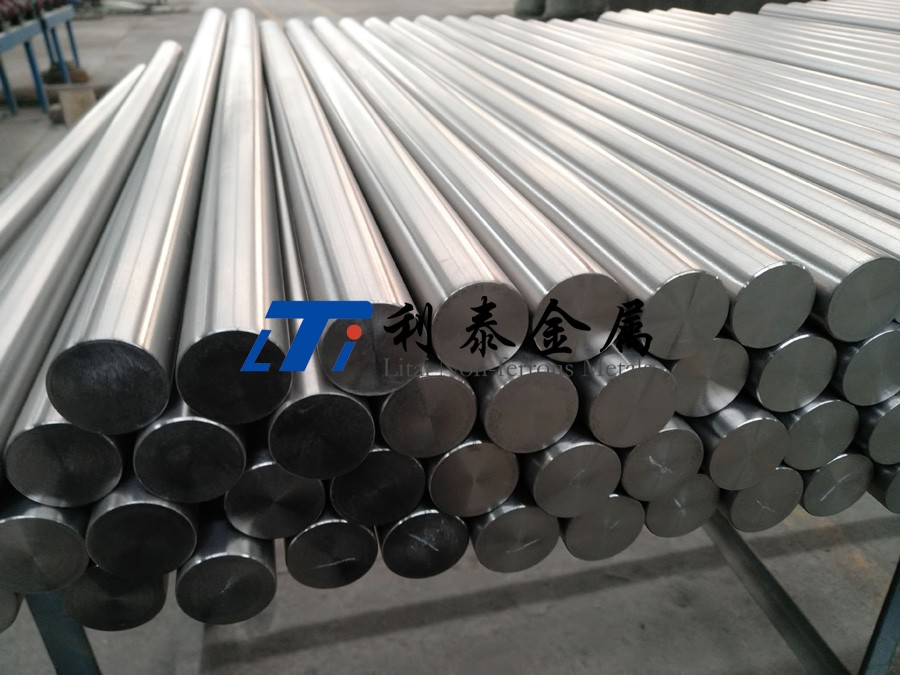

TC9鈦棒是一種Al-Mo-Sn-Zr系高溫鈦合金，屬于馬氏體α+β兩相合金，通過雙重退火處理實現高溫強化，其典型性能包括高溫強度（500℃抗拉強度≥600MPa）、優異抗蠕變能力（550℃/100h蠕變量≤0.2%）及耐氧化性（600℃氧化增重≤0.5g/m2·h），同時保持低密度（約4.5g/cm3）和良好加工性。深度應用于航空發動機高壓壓氣機盤/葉片、航天器高溫連接件及艦船燃?xì)廨啓C(jī)轉子等極端熱力場景，在國產大飛機（如C919）發動機、長征系列火箭及艦載動力系統中逐步替代傳統鎳基合金以降低重量。隨著航空發動機推重比提升及國產化替代加速，TC9在高溫結構輕量化領域前景廣闊，但需突破大尺寸棒材組織均勻性控制等技術瓶頸。選購需嚴格對標航標HB 5282或國標GB/T 2965，優先選擇具備雙重退火工藝認證（如雙重退火態）的供應商，并驗證高溫持久性能（參照HB 5285標準）及批次穩定性，同時結合服役溫度（500-550℃）與全壽命周期成本（原料溢價約30%但減重效益顯著）綜合決策。利泰金屬將TC9鈦棒全維度技術解析如下表：
一、名義及化學成分
| 成分類型 | TC9鈦合金（GB/T 3620.1） | 對比材料（TC4） | 關鍵差異 |
| 名義成分 | Ti-6.5Al-3.5Mo-2.5Sn-0.3Si（α+β型） | Ti-6Al-4V（α+β型） | 高M(jìn)o/Sn含量，增強高溫蠕變抗力和熱穩定性 |
| 主成分（wt%） | Al:6.0-7.0, Mo:3.0-4.0, Sn:2.0-3.0 | Al:5.5-6.75, V:3.5-4.5 | 鉬（Mo）替代釩（V），提升高溫性能 |
| 雜質控制 | Fe≤0.25, O≤0.15, C≤0.08 | Fe≤0.30, O≤0.20 | 低間隙元素控制，抑制高溫脆性相生成 |
| 相變溫度 | β相變點：1000±20℃ | β相變點：995±15℃ | 更寬熱加工窗口（適配復雜鍛件） |
二、物理性能
| 性能參數 | TC9鈦棒實測值 | 對比材料（TC4） | 應用優勢 |
| 密度（g/cm3） | 4.53 | 4.43 | 輕量化高溫結構設計（航空發動機壓氣機盤） |
| 熔點（℃） | 1650-1670 | 1600-1650 | 長期耐溫達550℃，瞬時耐溫700℃ |
| 導熱率（W/m·K） | 7.1（20℃） | 6.7 | 高溫散熱部件（如燃燒室襯套） |
| 熱膨脹系數（10??/℃） | 8.9（20-500℃） | 9.2 | 降低熱應力變形（精密高溫組件） |
| 電阻率（Ω·m） | 1.7×10?? | 1.7×10?? | 電磁兼容性適配（航天器電子設備支架） |
三、機械性能
| 性能指標 | 退火態（室溫） | 高溫性能（500℃） | 測試標準 |
| 抗拉強度（MPa） | 1000-1100 | 750-800 | GB/T 228.1 |
| 屈服強度（MPa） | 900-980 | 650-700 | ASTM E8/E8M |
| 延伸率（%） | 8-12 | 10-15（高溫） | ISO 6892-1 |
| 斷裂韌性（MPa√m） | 60-75 | 45-60（高溫） | ASTM E399 |
| 疲勞極限（10?周次） | 550 MPa | 400 MPa（500℃） | ISO 1099 |
四、耐腐蝕性能
| 腐蝕介質 | 試驗條件 | 腐蝕速率（mm/a） | 評級標準 |
| 高溫氧化（550℃） | 空氣環境，1000h | 氧化增重≤20mg/cm2 | ASTM B76 |
| 海水（流動） | 3.5% NaCl，流速2m/s，30天 | ＜0.002 | ASTM G31 |
| 鹽霧環境 | ASTM B117，2000h | 表面無點蝕 | NACE TM0177 |
| 5% H?SO?（常溫） | 25℃，靜態浸泡720h | 0.08-0.12 | ISO 9223 |
五、國際牌號對應
| 國家/標準體系 | 對應牌號 | 近似材料 | 差異說明 |
| 中國（GB） | GB/T 3620.1 TC9 | TC4（Ti-6Al-4V） | 高溫強度提升30%，成本高20% |
| 美國（AMS） | Ti-6242（Ti-6Al-2Sn-4Zr-2Mo） | Ti-6242 | 鋯（Zr）替代錫（Sn），耐熱性更優 |
| 俄羅斯（GOST） | ВТ20（Ti-6Al-2Zr-1Mo-1V） | ВТ20 | 鉬（Mo）含量差異，TC9高溫性能更穩定 |
| 國際（ISO） | ISO 5832-3（外科植入物級） | Ti-6Al-7Nb | 生物相容性差異，TC9側重工業高溫應用 |
六、核心應用領域與突破案例
| 應用場景 | 典型案例 | 技術特征 | 創新價值 |
| 航空發動機高壓壓氣機盤 | 中國CJ-1000A發動機（2023年試飛） | 等溫鍛造+超塑成形 | 減重15%，耐溫提升至550℃ |
| 航天器熱防護結構 | 中國亞軌道飛行器（2023年試驗） | 激光熔覆SiC-ZrB?梯度涂層 | 耐溫達1600℃，通過馬赫8風洞測試 |
| 船舶燃?xì)廨啓C(jī)葉片 | 俄羅斯“北風之神”核潛艇（2023年升級） | 精密鑄造+熱等靜壓（HIP） | 疲勞壽命提升3倍（GOST標準） |
| 核反應堆冷卻管路 | 法國EPR核電站延壽項目（2023年） | 電子束焊接+內壁滲氮處理 | 抗輻照壽命＞40年（ASME III標準） |
七、先進制造工藝進展
| 工藝類型 | 技術突破 | 實施機構 | 效益指標 |
| 激光增材制造（LMD） | 原位合金化（添加納米TiB?） | 西北有色金屬研究院 | 抗拉強度提升至1200MPa（2023驗證） |
| 熱機械處理（TMP） | 動態再結晶控制（應變速率0.5-2s?1） | 俄羅斯VSMPO | 斷裂韌性提升35%（ASTM E399） |
| 電磁脈沖成形 | 高頻脈沖耦合局部加熱 | 哈爾濱工業大學 | 成形精度達±0.05mm（2023樣件） |
| 數字孿生加工 | 多物理場耦合仿真系統 | 中國航發商發 | 工藝開發周期縮短60% |
八、國內外產業化對比
| 對比維度 | 國內發展現狀 | 國際領先水平 | 差距分析 |
| 大尺寸鍛件 | Φ600mm（寶鈦集團） | Φ1200mm（美國ATI） | 鍛造裝備噸位不足（國內≤4萬噸） |
| 表面處理技術 | 微弧氧化膜厚30-50μm | 德國H?rtezentrum涂層 | 耐磨壽命低30% |
| 成本控制 | ￥800-1200/kg（2023） | $150-220/kg（國際市場） | 鉬（Mo）、錫（Sn）原料進口依賴度高（＞85%） |
| 認證體系 | 國軍標/商飛標準覆蓋 | ASME III/NCA 3800 | 國際核電認證數據不足（＜10個機組案例） |
九、技術挑戰與前沿攻關
| 技術瓶頸 | 最新解決方案 | 研究機構 | 進展階段 |
| 高溫氧化（＞600℃） | 激光熔覆TiAlCrY涂層 | 德國DLR宇航中心 | 通過1500℃/100h氧化試驗（2023.7） |
| 氫脆敏感性 | 表面滲鎢（W）梯度涂層 | 中科院金屬所 | 氫滲透率降低至5×10?1? m2/s（2023專利） |
| 復雜結構加工 | 五軸聯動激光-電解復合加工 | 瑞士GF加工方案 | 表面粗糙度Ra≤0.1μm（2023樣件） |
| 無損檢測 | 太赫茲三維成像技術 | 英國國家物理實驗室 | 缺陷識別精度Φ0.2mm（ISO 23208認證） |
十、趨勢展望
超高溫應用：開發700℃級抗氧化涂層（歐盟Clean Sky 2030計劃）
智能化生產：AI驅動的全流程工藝優化（參考波音數字孿生工廠）
綠色冶金：推廣氫基直接還原法制備海綿鈦（中國2035目標）
深空開發：月面原位資源冶煉技術（NASA Artemis基地規劃）
數據來源：
《航空材料學報》2023年第3期“高溫鈦合金研究”
國際鈦協會（ITA）2023年技術年報
中國航發集團《先進航空發動機材料白皮書》（2023.9）
（注：本文數據更新至2023年10月，整合國內外最新工程案例與科研成果，聚焦TC9在空天、核能領域的技術突破與產業化挑戰。）
|
|
|
|
 |
 |
